布袋除尘器的使用说明书

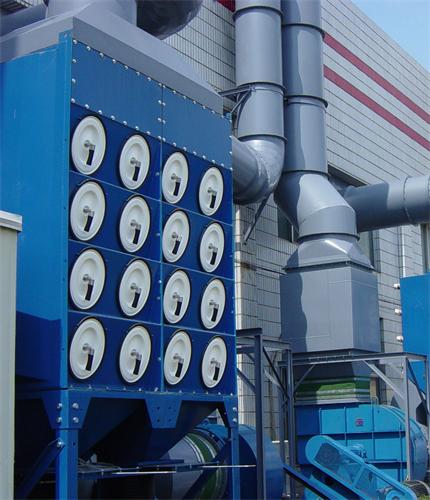

西安鹏腾环保工程有限公司设计、生产的CM系列的除尘器是一款布袋除尘器。其技术成熟，功能稳定，可广泛用于各种工业制程的粉尘物料回收、排气粉尘净化。

经过鹏腾环保公司多年不断的技术、工艺改进，CM系列除尘器具有以下特点：

结构设计合理具有通用性、互换性、装配方便性

采用最新设计理念，结构具有简单性、紧凑性;

考虑不同客户的需求，产品具有规格的多样性、自由组合性以及可扩展性;

考虑不同环境的使用情况，设备的各种材料具有可选择性;

考虑用户的各种操作习惯，设备可制成各种相适宜的控制方式;

采用先进的脉冲控制器，保证设备的关键部位在运行时的可靠性;

一、规格型号及其含义（CM-1N10-130-30）

CM---产品系列代号

XNX---前面的数字代表组别：1代表1组系列；

XNX---后面的数字代表膜片阀数量 10代表10件膜片阀 ；

130---代表滤袋的数量；

30---代表滤袋的长度。

二、主要技术参数

3.1、处理风量：15000m3/h

3.2、过滤面积：159 m2

3.3、风机型号：Y7-41-7.1C

3.4、风机风量：10158~20315m3/h

3.5、风机全压：3328~2680Pa

3.6、电机功率：22KW

3.7、滤袋规格：φ130mm×3000mm。

三、使用环境条件、及客户需提供的条件

4.1、需提供的电源：客户提供380V 50HZ交流电到CM除尘器的控制箱中的接线端子上，电线的标准截面尺寸按照电动机的功率进行选择。

4.2、需提供的气源

客户提供0.4～0.6Mpa的经过过滤的高压气连接到除尘器的气包上。气管的的大小为φ25。

四、设备的设置与调整

5.1、PLC控制仪器

5.1.1、控制器是用来控制脉冲喷吹的电器设备。膜片阀动作之间的间隔时间。在一个喷吹周期内，出厂时设定30秒~120秒之有一个阀门动作。它是由厂商依据运转特性经验先设定的数值，客户一般不需要进行调整。

5.2、膜片阀动作时，它的动作时间也由控制器控制，也就是说，膜片阀打开的时间也由控制器控制，出厂时设定在0.15秒~0.25秒之间，出厂后一般不需要再调整。如有特殊情况需要，需请专业人员进行调整。膜片阀由控制器控制，一般不需调整。

5.3、运行中的调整：在除尘系统正常运转的状况下，如果系统吸力明显减小，就需对设备进行调整。调整方法有以下几种：

A、缩短膜片阀动作之间的间隔时间，

B、调整喷气压力,如0.4 MPa→0.5 MPa→0.6 MPa在调整时，观察压损的变化情况。

C、当调整时间及喷气压力无法使压损降低时,表示滤袋须考虑更换或对滤袋进行清理。清理方法：将滤袋拆下，用压缩空气对滤袋吹气，将表面的粉尘清理干净，或人工进行敲打经粉尘振下。请不要用水进行洗涤。

D、当滤袋拆下来后无法清理干净时，则表示滤袋须马上更换。否则会造成系统无法正常工作。

五、操作

1.开启除尘器操作之前需作如下确认：

a)除尘器设备

滤袋固定是否完好；

除尘器本体内异物是否清除；

顶部上盖是否封闭；

压缩空气是否正常；

压缩空气滤清器排水；

阀门是否打开；

卸灰阀是否完好。

b)排风机

排风机内异物清除；

叶轮上异物清除；

检视口封闭；

转向确认；

排风机座螺丝是否锁紧。

c)管道

管道中异物是否清除；

管道阀门是否打开；（如果设置阀门请打开）

导入0.4~0.6mPa干净压缩空气进入气包；

接入380V 50Hz交流电进入电箱的接线端子上；

起动风机和时序脉冲控制器；

闭合电箱中的断路器；

置控制器的电源开关至ON档；

按下控制面板上的风机启动按钮；

1、停机

先确认生产设备和产尘点的设备是否已停止运行；

按下控制面板上的风机停止按钮，停止风机运行；

延时10~20分钟后关闭时序控制器（停机清灰循环），将布袋上残留的灰尘清除下来 。

七、注意事项

7.1、配管

7.1.1、除正常运行外，如长时间的停机请将阀门关闭。

7.1.2、避免水份，尖锐物 等吸入(如：清洗、修理… 时)；

7.1.3、每半年巡视检查一次，如有油漆剥落需补漆；

7.1.4、每半年检查管内一次，如有粉尘堆积应尽快清理。

7.1.5、网管的配置严格按出厂要求，用户不得擅自增减。

7.2、除尘器设备

7.2.1、 除尘器内非工作人员请勿进入；

7.2.2、 滤袋系易燃品，除尘器内严禁动火。

7.2.3、（根据排泻灰尘的数量多少情况而定，定期将灰斗内灰尘粉尘排出，不得将灰斗作为出料仓进行储灰，以免灰斗堵塞，造成设备故障。）

7.2.4、 此除尘设备在负压状态下工作，请随时检查管道及各管道接口的密封状态是否完好，如检查发现有漏气现象，请及时维修或更换。

7.3、排风机

7.3.1、生产线停机前，请先关闭生产设备，再关闭风机，以避免管道粉尘堆积；

7.3.2、每月检视叶轮，如有破损、粉尘黏附，应立即整修或清理；

7.4、其它

7．4.1、遵照日常检查表，进行日常检查并作记录。作为日后维修保养之参考。

7．4.2、除尘器日常检查记录示例表，见后页

7．4.3、当现场维修时，请将现场控制箱的电源断开，并挂检修牌。

7．4.4、

日期：     年     月    日              检查者：

机械名称检查项目备注

主排风机轴承温度驱动侧          ℃

反驱动侧        ℃

震动正常        异常

油量适量        不足

除尘器膜片阀正常        异常

过滤压力Pa

(联络事项):

八、主要故障原因及排除

8.1、排风机

现象原因处理方法

突然停止电流过载查明原因并排除

电源缺相查明原因并排除

震动过大叶轮破损更换

基础松动修理

轴承异常追究原因、更换

轴心磨损更换

进口管道上风门故障检查并更换

声音异常或震动堵塞查明原因并排除

轴承损坏查明原因并排除

8.2、除尘器设备

现象原因处理方法

粉尘泄露滤袋破损更换

布袋松动检查

吸尘风量减小粉尘潮湿查明原因并排除

过滤布袋贴灰过厚清灰或更换

卸灰斗积料查明原因并排除

密封面破损更换密封垫

差压过高滤袋阻力增大，糊袋更换滤袋

九、电器操作说明及电路图、

十、设备的维修

10.1、当风机不能启动，首先确定电源有没有接通，电源指示有没有亮，如果指示灯亮起，则附后检查电路有没有问题。当不能清灰，则首先确定电源有没有接通，清灰指示有没有亮，如果亮起则按后附检查电路有没有问题。

11.2、当排气筒有尘冒出，则检查布袋有没有破，如破损应立即更换。

1、更换滤袋步骤：

a)先打开顶盖

b)取出笼架；

c)拆除滤袋（用力使滤袋上部弹簧涨圈变形，从上部取出）。

十二、易损件清单

序号名称规格品牌厂家单位实用数量用于部位

1滤袋Φ130×3000鹏腾环保件130过滤部分

2除尘骨架125*2950mm鹏腾环保件130过滤部分

3脉冲膜片阀DMF-Z-50S鹏腾环保件10喷吹部分

4电磁阀线圈DMF-Z-50S鹏腾环保米10差压控制部分

以上零部件是用户在使用过程中可能发生损坏，需要更换的零部件。用户可以与我公司签定供货协议，我公司可以为用户提供。

注：1.本公司保留此系列除尘器的最终解释权

2.有关参数变动不另行通知

3.用户在使用中如有不明之处请与西安鹏腾环保工程有限公司联系电话：13072937788
